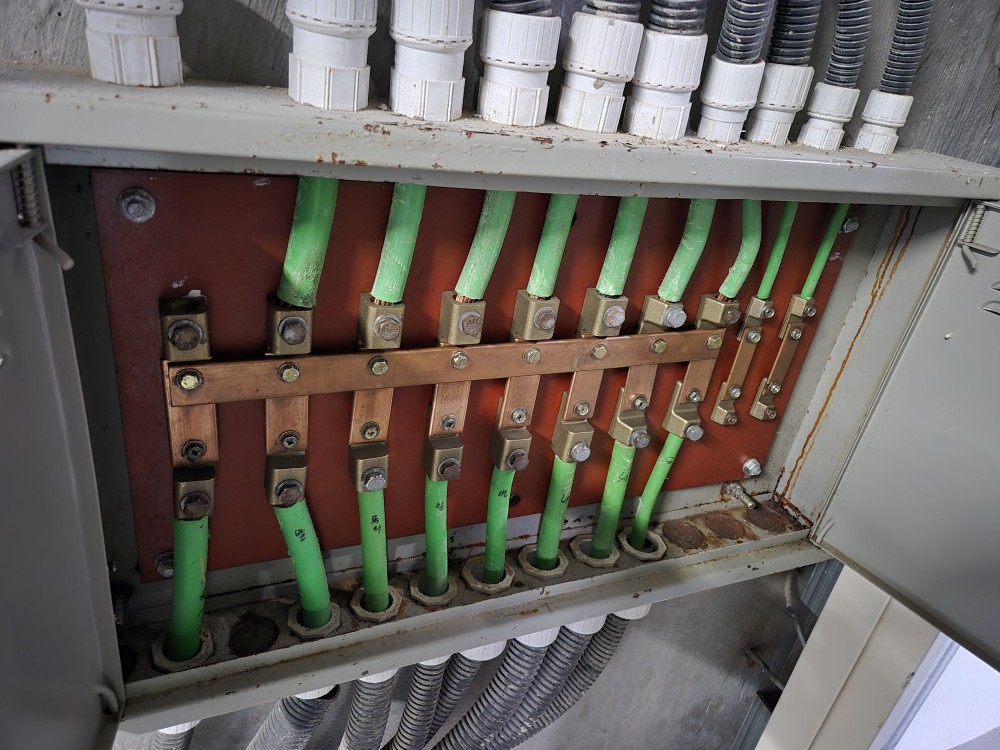

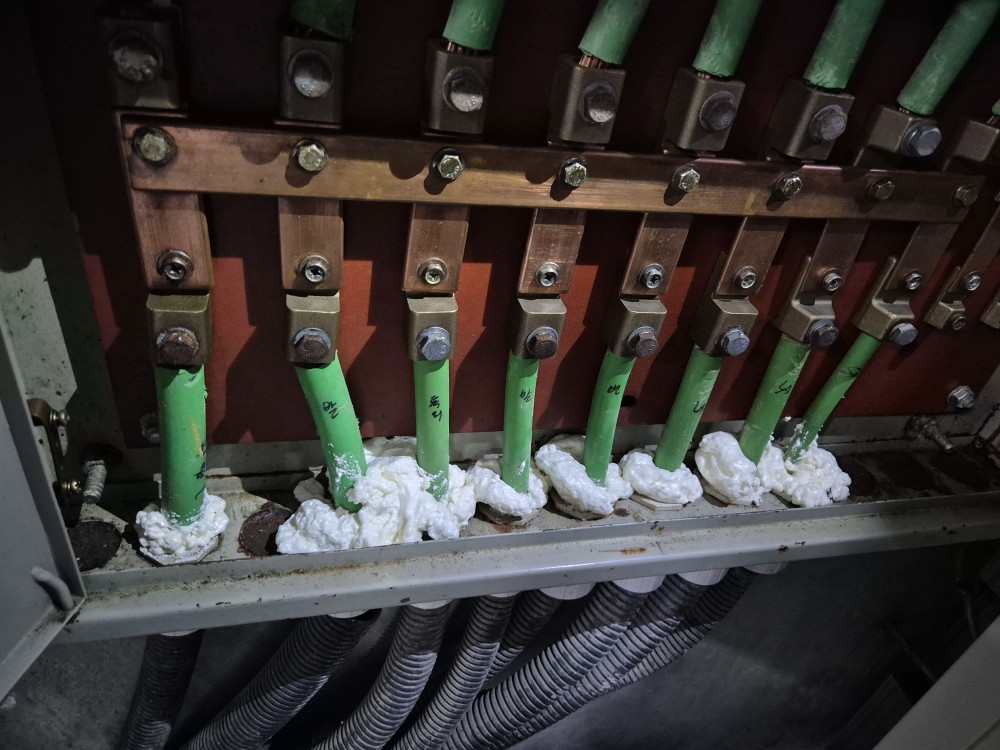

접지단자함 충진 작업

"접지단자함 충진 작업"이라는 표현에서 **"충진"**이 사용된 것은 적절하며, 이는 접지단자함 내부를 특정 물질로 채우는 작업을 의미합니다. 이 작업은 전기적 성능 향상이나 안전을 위해 수행됩니다.

---

✅ 의미 해석

📌 "접지단자함":

• 전기 설비에서 **접지선(ground wire)**들이 모이는 부분으로, 누전이나 감전 등을 방지하는 역할을 합니다.

📌 "충진 작업":

• 비어 있는 공간에 절연제, 방수제, 실리콘, 그리스, 모래 등을 넣어 공간을 채우는 작업을 의미합니다.
• 전기 설비에서는 다음과 같은 목적으로 충진합니다:
  • 절연 성능 향상
  • 방수 및 방진
  • 전기적 접촉 안정성 확보
  • 부식 방지

---

🔧 예시

• “접지단자함에 실리콘을 충진하여 방수 성능을 확보한다.”
• “전기 박스 내부에 절연유를 충진하여 절연 파괴를 방지한다.”

---

⚠️ 주의할 점

• 사용되는 충진재의 종류는 전기 설비의 사양에 따라 다르며, 불연성·절연성 등을 고려해야 합니다.
• 과도한 충진은 오히려 열 축적이나 고장 위험을 초래할 수 있습니다.



✅ 1. 충진 재료 (추천)

재료명주요 특징 및 용도

비경화 실리콘 젤 (예: 3M Novec, DOW Corning 제품 등)	- 유연성 유지, 유지보수 쉬움 - 절연 및 수분 차단 - 쉽게 제거 가능
에폭시 수지	- 완전 경화, 반영구적 밀봉 - 기계적 강도 우수 - 유지보수 어려움 (1회성)
절연 유 또는 절연 오일	- 열 방산 및 절연 특성 - 고전압 장비에 사용 - 누유·화재 위험 주의 필요
방청용 구리스 (예: 전기용 방청 그리스)	- 도체 접점 부식 방지 - 접촉저항 감소
실리카겔 포함 복합제	- 수분 흡수 + 절연 - 장기간 보관 시 사용

권장: 일반적인 저압~고압 접지단자함에는 비경화형 실리콘 젤이 가장 많이 사용됩니다. 절연성과 유지보수성이 뛰어납니다.

---

✅ 2. 시공 방법 (표준 절차)

📌 사전 준비

• 전원 차단 및 작업 허가 확보
• 적절한 PPE 착용 (절연 장갑, 보호 안경 등)
• 단자함 내부 이물질 제거 및 청소

---

📌 충진 순서

1. 단자 및 접속부 상태 점검
   • 볼트 조임 상태, 접지선 탈락 여부 확인
   • 부식, 열화된 단자 교체
2. 방청 처리 (선택적)
   • 접점 부분에 방청 그리스 도포
3. 충진제 주입
   • 내부에 먼지·수분이 없는 상태에서 충진
   • 실리콘 젤 또는 절연 수지 등을 틀 내부에 균일하게 붓기
   • 케이블 연결 부위는 완전히 덮이도록
   • 기포 생기지 않도록 천천히 주입
4. 경화 또는 세팅 대기
   • 경화형인 경우 24~48시간 자연 경화
   • 비경화 젤은 바로 세팅 완료
5. 커버 및 밀봉
   • 접지단자함 덮개를 닫고, 필요 시 실리콘 등으로 마감
   • 방수·방진 상태 최종 확인

---

✅ 추가 팁

• 유지보수가 자주 필요한 곳: 비경화 실리콘 젤 추천
• 고정 설치 / 접근 불가: 에폭시 수지 등 경화형 사용 가능
• 외부 설치 또는 습기 많은 환경: 실리카겔 + 젤 조합 사용 고려
