전기차 충전기 종류 및 커넥터 종류



전기차 충전기는 충전 속도와 방식에 따라 여러 종류로 나뉩니다. 일반적으로 완속 충전기, 급속 충전기, 초급속 충전기로 구분됩니다.

---

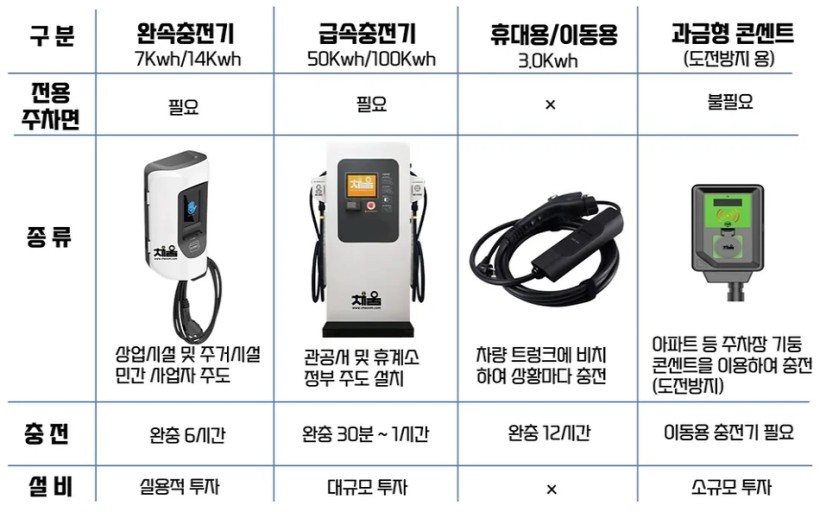

1. 전기차 충전기 종류

① 완속 충전기 (AC 충전기)

• 충전 속도: 7~22kW (약 4~10시간 소요)
• 사용 장소: 가정, 아파트, 회사 주차장
• 특징: 220V 전원 사용, 장시간 주차 시 적합
• 대표 충전 규격:
  • AC 단상 (Type 1, Type 2)
  • AC 3상 (유럽형 Type 2)



② 급속 충전기 (DC 충전기)

• 충전 속도: 50~150kW (약 30~60분 소요)
• 사용 장소: 고속도로 휴게소, 공공 충전소
• 특징: 직류(DC) 전원 사용, 배터리 보호를 위해 80%까지 급속 충전 후 완속 충전으로 전환
• 대표 충전 규격:
  • DC 콤보 (CCS1, CCS2) – 미국, 유럽 표준
  • 차데모 (CHAdeMO) – 일본 표준
  • GB/T – 중국 표준



③ 초급속 충전기 (울트라 급속)

• 충전 속도: 350kW 이상 (약 10~20분 소요)
• 사용 장소: 초고속 충전소, 대형 주유소
• 특징: 최신 전기차 (800V 시스템)에서만 지원, 고출력 배터리 보호 기능 필요
• 대표 브랜드: 테슬라 슈퍼차저, IONITY, 현대 E-pit



2. 전기차 충전 방식 정리

충전 방식전압출력충전 시간사용 장소

완속 충전 (AC)	220V	7~22kW	4~10시간	가정, 아파트, 회사
급속 충전 (DC)	400V	50~150kW	30~60분	고속도로, 공공 충전소
초급속 충전 (DC)	800V	350kW 이상	10~20분	초급속 충전소

---

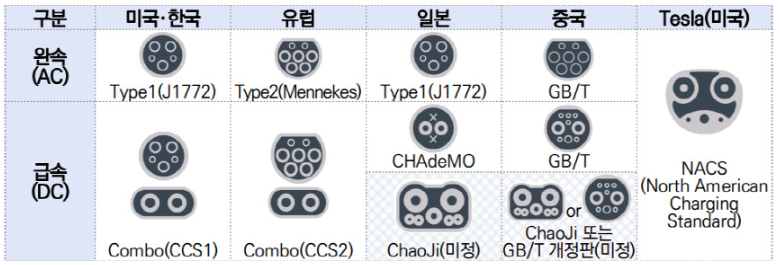

3. 전기차 충전기 커넥터 종류

전기차 충전기 커넥터는 지역과 충전 방식(AC 완속, DC 급속)에 따라 다양한 규격이 존재합니다. 대표적으로 **AC 충전 커넥터(완속)와 DC 충전 커넥터(급속)**로 나뉘며, 각 나라별 표준이 다릅니다.

---

1). AC 충전 커넥터 (완속 충전용)

① Type 1 (SAE J1772)

• 사용 지역: 미국, 일본
• 최대 출력: AC 7~11kW
• 특징: 단상 AC 충전 지원, 북미 및 일본 차량에서 주로 사용



② Type 2 (IEC 62196, Mennekes)

• 사용 지역: 유럽, 한국
• 최대 출력: AC 22kW (단상), AC 43kW (3상)
• 특징: 유럽 표준, 대부분의 유럽 전기차 및 국내 전기차(코나, 아이오닉 등)에서 사용



2). DC 충전 커넥터 (급속 충전용)

① CCS1 (DC콤보 : Combined Charging System 1)

• 사용 지역: 미국, 한국
• 최대 출력: DC 350kW 이상
• 특징: Type 1(AC)과 DC 급속 충전 기능을 통합한 북미/한국 표준



② CCS2 (DC콤보 : Combined Charging System 2)

• 사용 지역: 유럽, 한국
• 최대 출력: DC 350kW 이상
• 특징: Type 2(AC)와 DC 급속 충전 기능을 통합한 유럽 표준



③ CHAdeMO (차데모)

• 사용 지역: 일본, 일부 유럽
• 최대 출력: DC 100~200kW
• 특징: 일본 닛산 리프, 미쓰비시 전기차에 주로 사용되며, 양방향 충전(V2G) 기능 지원



④ GB/T (중국 표준)

• 사용 지역: 중국
• 최대 출력: DC 250~900kW
• 특징: 중국 전기차 시장에서 사용되는 표준

⑤ Tesla Supercharger

• 특징: 테슬라 전기차 전용 급속충전 커넥터





4. 전기차 커넥터별  비교표

커넥터 타입충전 방식사용 지역최대 출력특징

Type 1 (J1772)	AC 완속	미국, 일본	7~11kW	단상 AC 충전
Type 2 (Mennekes)	AC 완속	유럽, 한국	22~43kW	3상 AC 지원
CCS1	DC 급속	미국, 한국	350kW 이상	북미/한국 표준
CCS2	DC 급속	유럽, 한국	350kW 이상	유럽 표준
CHAdeMO	DC 급속	일본	200kW	양방향 충전 지원
GB/T	DC 급속	중국	900kW	중국 표준

---

전기차 충전기는 점점 표준화되고 있으며, CCS1과 CCS2가 글로벌 표준으로 자리 잡아가는 추세입니다. 하지만 일본과 중국은 CHAdeMO와 GB/T를 유지하고 있어, 지역별 차이가 존재합니다. 🚗⚡
