변압기 온도 한계점 및 관리방법



외기 온도와 변압기 온도의 관계를 이해하는 것은 변압기 수명, 운전 안정성, 절연 보호를 위해 매우 중요합니다. 아래에 두 온도의 상호작용과 허용 한계점을 알아보자.

---

✅ 1. 외기 온도와 변압기 온도 관계

변압기의 내부 온도는 다음과 같은 요소의 합산으로 결정됩니다:



변압기 권선 온도 = 외기 온도 + 온도 상승(부하로 인한 열)



예: 외기온도 40℃ + 온도 상승 80℃ = 총 온도 120℃
이 총 온도가 변압기의 절연 허용 온도 한계를 넘지 않아야 안전합니다.

---

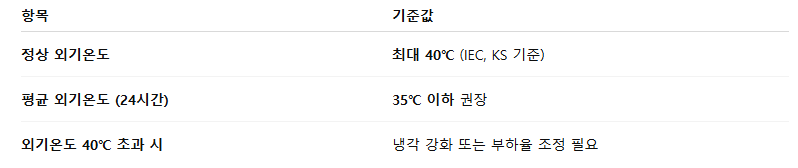

✅ 2. 외기 온도 한계 기준

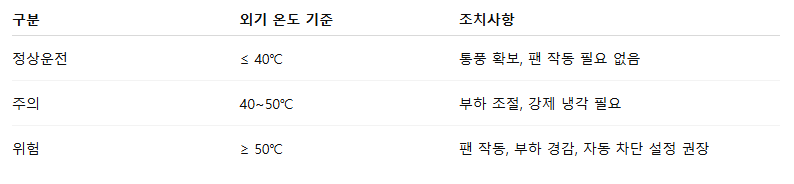

※ 외기 온도가 높을수록 내부 온도는 직선적으로 상승하며, 이에 따라 부하 운전 시 허용 범위 초과 위험도 커집니다.

---

✅ 3. 변압기 온도 한계 기준

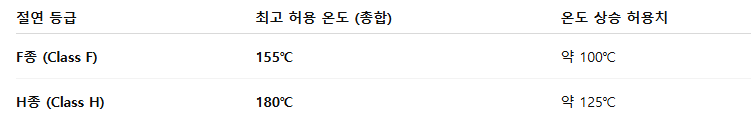

• 총합 온도 = 외기 온도 + 온도 상승
• 예를 들어 H종 변압기는 외기 온도가 50℃일 경우 온도 상승을 130℃ 이상 허용하면 180℃ 초과 → 위험 상태

---

✅ 4. 한계점 도달 시 위험

• 절연 재료 열화 → 내부 고장/단락 사고
• 오일이나 몰드 재료 팽창 → 변형 및 균열 발생
• 화재 위험 증가
• 변압기 수명 급격히 단축 (10℃ 상승 시 수명 약 50% 단축)

---

✅ 5. 관리 포인트 요약



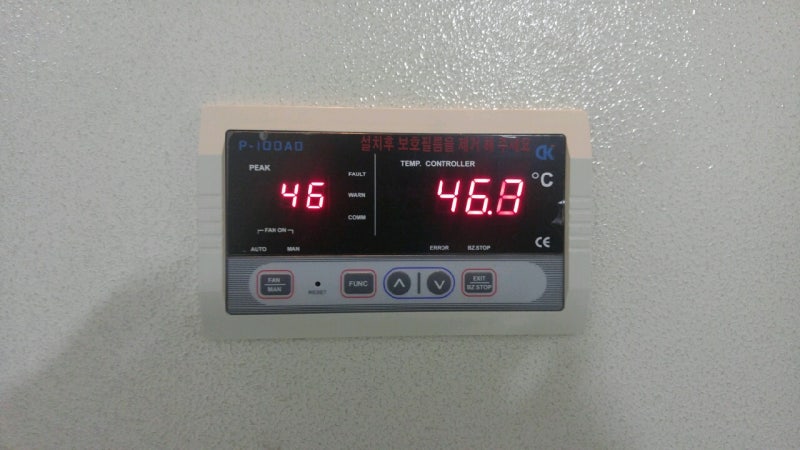

변압기에서 **Peak 온도(Peak Temperature)**란, 변압기 권선(winding)이나 절연 시스템에서 발생하는 순간 최고 온도를 의미합니다. 이 온도는 변압기 수명, 절연 열화, 안전 운전 등과 매우 밀접한 관련이 있습니다.

🔥 Peak 온도의 의미

• 절연 수명과 직접적인 관련: 변압기 절연 재료(주로 종이, 오일 등)는 열에 약합니다. Peak 온도가 높을수록 절연 열화가 빨라져 변압기 수명이 단축됩니다.
• 허용 범위 초과 시 위험: Peak 온도가 설계 기준을 초과하면 절연 파괴, 오일 열화, 과열로 인한 고장 등의 위험이 증가합니다.
• 기준 예시 (IEC 60076-2 기준):
  • 일반적으로 변압기 권선의 최고 허용 온도 상승은 65°C (오일 기준) 또는 70°C (권선 기준) 정도입니다.
  • 여기에 주위 온도(예: 40°C)를 더하면, Peak 온도는 약 105~110°C 정도가 일반적인 허용 한계입니다.





✅ 결론

• 외기 온도가 40℃ 이상, 변압기 내부온도가 150~180℃ 이상이면 한계점 도달로 판단합니다.
• 이 한계를 넘기지 않도록 하기 위해서는:
  • 냉각팬 자동제어
  • 부하율 조정
  • 변압기실 환기/에어컨 설비
  • 정기적인 온도 기록 및 경보 설정이 필수입니다.
