ELD 와 ELB 의 차이점

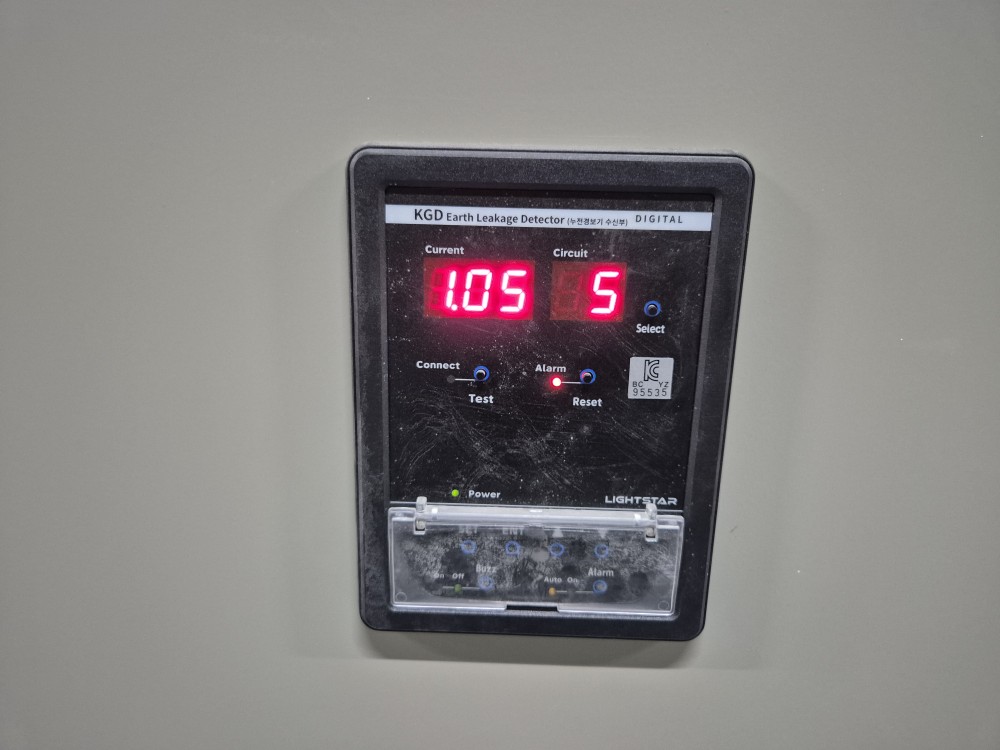

🔌 1. ELD (Earth Leakage Detector)

전기 누전 감지기

• 의미: 지락 누설 전류 감지기, 또는 누전 감지기
• 기능:
  • 전기 회로에서 **누설 전류(지락 전류)**가 발생하는 경우 이를 감지
  • 누전은 감전, 화재 등의 위험이 있으므로 이를 조기에 감지해 차단 장치와 연동
• 용도:
  • 누전 차단기(RCD)와 함께 사용되거나 내장되어 있음
  • 산업용 설비, 배전반, 기계류 등에 설치
• 원리:
  • 정상적인 회로에서는 전류의 ‘들어온 양’과 ‘나간 양’이 같음
  • 누전이 생기면 이 균형이 깨지며, 이를 탐지하여 경보 또는 차단 동작 수행

---

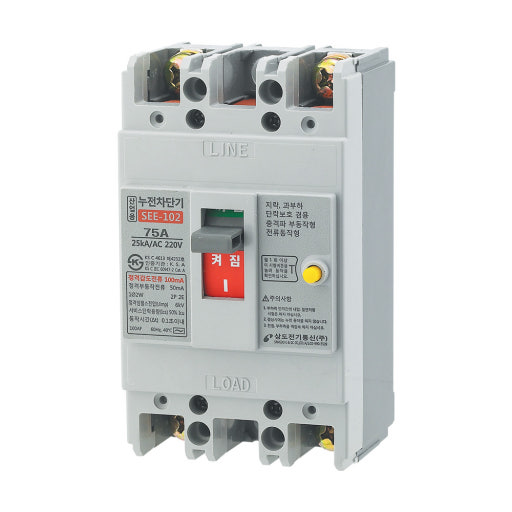

🧯 2. ELB (Earth Leakage Breaker)

누전 차단기

• 의미: 누전 차단기, 지락 차단기
• 기능:
  • **ELD(감지)**와 달리, ELB는 감지 + 차단 역할 수행
  • 누전이 감지되면 회로를 자동으로 차단하여 감전, 화재 등 예방
• 종류:
  • 단극/다극 ELB
  • 정지형, 디지털형 등 다양한 형식 존재
• 설치 위치:
  • 일반 가정, 산업 현장, 건물 분전반 등 광범위하게 사용

---

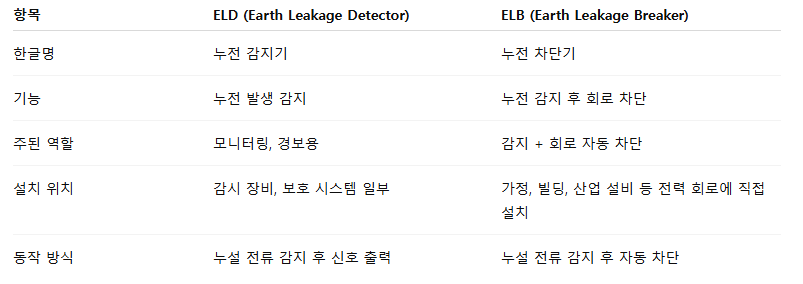

✅ 비교 요약표



💡 요약

• ELD는 감지만, ELB는 감지 + 차단
• 전기 설비에서는 둘 다 누전 사고 방지에 매우 중요한 역할을 합니다.
